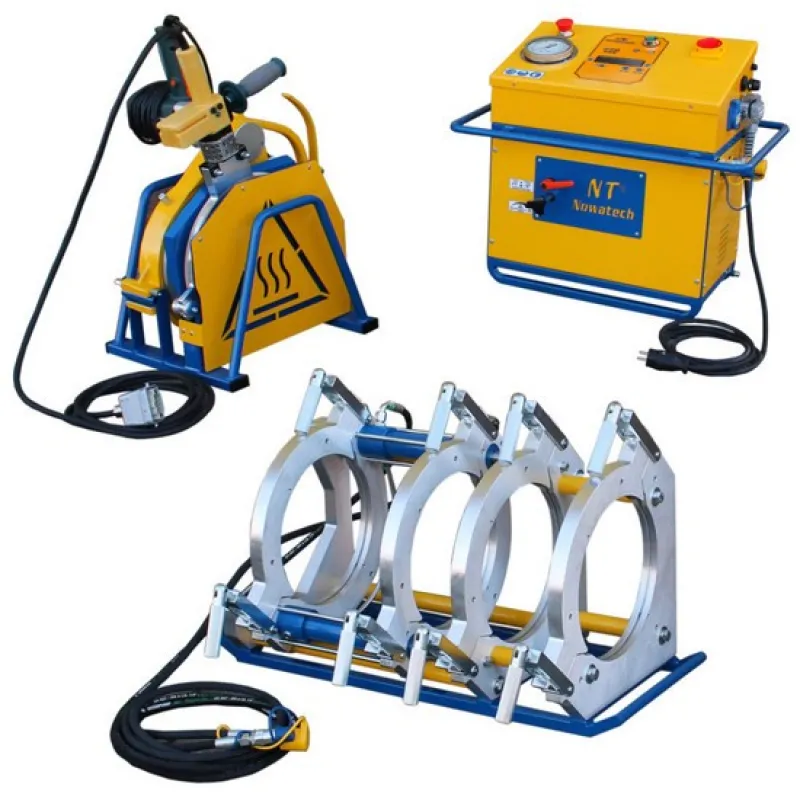

Стиковий апарат Nowatech ZHCN-160 з електронним керуванням

Гідравлічні блоки керування 100-160 бар

Призначені для керування комплектом зварювального обладнання за допомогою систем гідравлічного та електричного впливу на елементи апарату. Гідравлічна частина містить насос високого тиску, сполучні рукави, виконавчі циліндри центратора.

Електрична частина включає комутаційні роз'єми, блок захисних автоматів, елементи керування.

За способом керування блоки поділяються на:

1. UHRB паспорти апарату чи наклеєного буклета на верхню кришку гидроблока. Тиск регулюється перепускним клапаном та контролюється штатним механічним манометром. Температура нагрівача і тимчасові параметри виставляються за допомогою розташованого в гідроблоці пульта. дисплея. Тиск контролюється штатним механічним манометром, інші параметри вибираються із вбудованого меню. Протоколування доступне після відповідної модернізації на заводі-виробнику.
2. UHEN-E- Напівавтоматичне керування за допомогою РК дисплея. Вибір параметрів по вбудованому меню. Супровід оператора з технологічними інструкціями. Протоколування на внутрішню пам'ять пристрою до 3000 зварювальних швів.
3. UHEN-CNC- Автоматичне керування всіма процесами зварювання без втручання оператора, функцією якого залишається заміна труби в центраторі, встановлення торцювальника та нагрівача. Протоколування на внутрішню пам'ять пристрою до 4000 швів.

Центратори з гідроприводом 100-160 бар

Призначені для формування паралельних площин торців труб, що забезпечують мінімальні зазори при їх зведенні. Для забезпечення необхідних крутних моментів у виробах застосовані редукційні вузли з прямою або ремінною/ланцюговою передачею. У ряді Nowatech вироби позначені абревіатурою FRDN . (3,4) в розмірному ряду зварювальних наборів комутуються з гідроблоку. фаз. Ланцюги подачі напруги містять елементи активного захисту у вигляді диференціального реле і автоматів навантаження. заборонено через значну небезпеку пошкодження обладнання та людей, що контактують з пристроєм.

Ріжучим елементом конструкції є змінні ножі з двостороннім заточенням. У міру втрати функціональних властивостей з обох боків ножа допускається відновлення ріжучої кромки на обладнанні, що призначене для цього.

Торцювальники, у зв'язку з масивними елементами конструкції, мають значну вагу, відповідно установка в центратори понад 400 мм можлива тільки за допомогою лебідки, крана, будівельної техніки.
