Автоматический Ввод Резерва АВР VINUR 3ф 32/40 IP31

Описание Автоматический Ввод Резерва АВР VINUR 3ф 32/40 IP31

Автоматика ввода резерва (АВР) VINUR_3ф_32/40_IP31

Система автоматического управления

Microcraft

может быть адаптирована для подключения к любому одно- или трехфазному бензоэлектрическому (дизельному) генератору, запускающимся электростартером обеспечивая автоматический и полуавтоматический режимы дистанционного управления генератором с сохранением возможности ручного управления.

Система исключает внесение изменений в функциональность агрегата, и в выключенном состоянии никак не влияет на его работу.

Система имеет в своем составе зарядное устройство для заряда аккумуляторной батареи.

Основой системы

АВР

VINUR_3ф_32/40_IP31

является

современный цифровой контроллер

, спроектированный с учетом всех современных требований и технологий, сочетает в себе качества, которые до этого не удавалось собрать вместе:

• Интеллектуальное управление запуском агрегата в зависимости от его температуры и других параметров;
• Гибкую настройку всех основных параметров;
• Продуманный интерфейс на русском языке;
• Индикацию параметров, режимов работы и аварийных ситуаций с их полной расшифровкой на ЖКИ;
• Высокую точность измеряемых параметров; (Температура ±1°С; Напряжение аккумулятора ±0.1В; Напряжение сети ±1В);
• Функции энергосбережения (0.3 Вт – в режиме простоя);
• Контроль наработки агрегата;
• Возможность обновления программного обеспечения.

Выполняемые функции

Система обеспечивает выполнение следующих функций:

• Запуск генератора в автоматическом режиме работы при понижении сетевого напряжения ниже допустимого уровня Uc264В (120%);
• Экстренный останов генератора без охлаждения кнопкой аварийного останова на передней панели;
• Индикацию основных параметров: заряда аккумулятора, напряжения сети, температуры и наработки агрегата;
• Выдачу аварийных предупреждений:
  • при отсутствии запуска агрегата;
  • при разряде аккумуляторной батареи;
  • при превышении допустимого напряжения сети;
  • при отсутствии вырабатываемого тока генератора (при его работе);

Особенности

Система контролирует такие параметры как температура и вращение ротора. Это позволяет производить корректное управление обогащением смеси, а также вовремя выключать стартер на заведенном двигателе.

Также контролирует наработку и проведение ТО.

Контакторная группа оснащена двойной электрической и механической блокировкой.

Автоматика успешно используется с генераторами Honda, Kipor, Matari, Hyundai, K&S, Elemax, Europower, Yamaha, Wilson, Endress и другими. Испытания автоматики также независимо проводились на линейке генераторов Honda специалистами СП «Днипро-мотор».

Конструкция системы

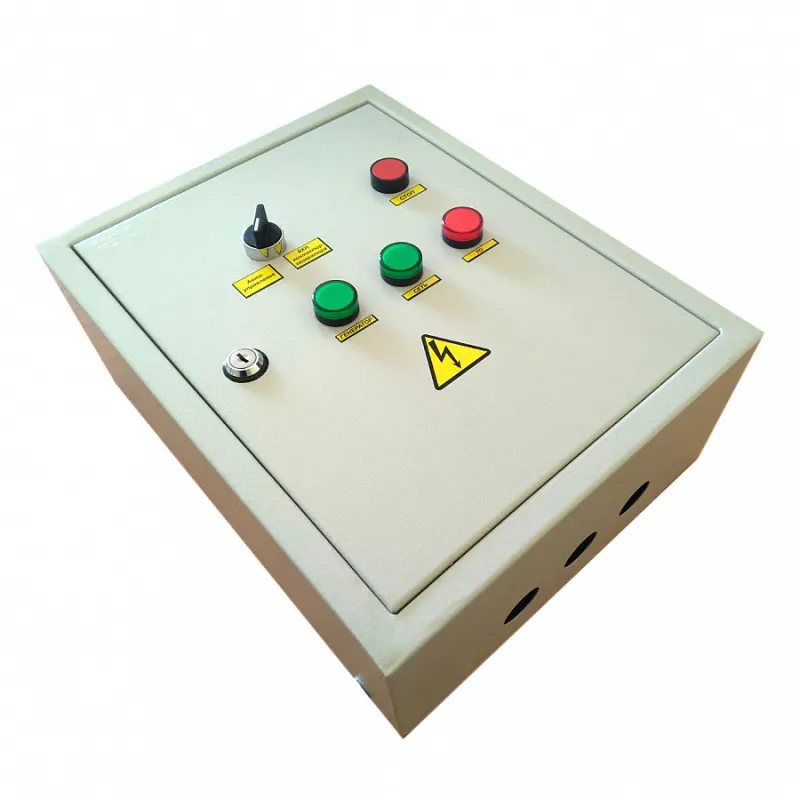

Система смонтирована в металлическом боксе со степенью защиты IP31

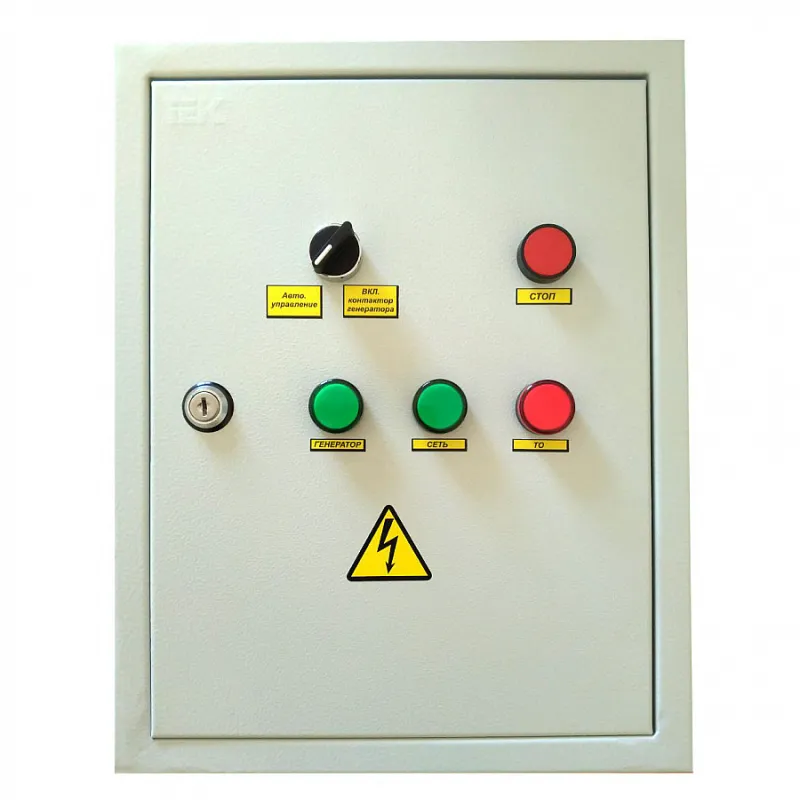

На лицевой панели бокса расположены:

- тумблер переключения режима работы устройства (в автоматическом либо ручном режите АВР)

- кнопка аварийного останова, которая также используется для включе-ния/выключения питания автоматики (кнопка красного цвета)

- лампочка «Сеть» (горит при наличии напряжения сети)

- лампочка «Генератор» (горит после переключения нагрузки на генератор)

- лампочка красного цвета «ТО» (загорается и мигает, при необходимости выполнить техническое облуживание генератора, первый раз через 20 часов работы генератора, далее через каждые 100 часов.)

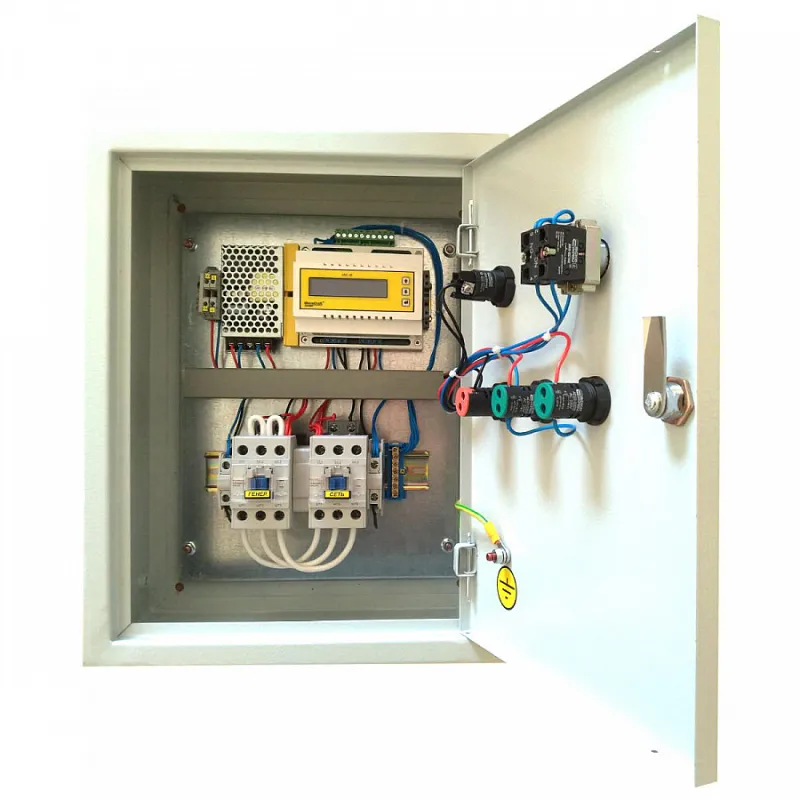

Внутри бокса установлен непосредственно блок управления UTC-07, а также силовая часть, состоящая из двух контакторов (32А х 40А) с механической блокировкой.

Блок UTC-07 для удобства эксплуатации и дополнительной защиты, выполнен в отдельном корпусе с креплением на DIN рейку.

На передней панели блока UTC-07 находится двухстрочный жидкокристаллический дисплей, на который выводится вся информация о работе устройства. Также на передней панели UTC-07 расположены кнопки управления блоком.

Также в состав устройства входит релейный блок, выполненный в пластиковом корпусе, устанавливаемый непосредственно на генераторе. Релейный блок подключается к блоку АВР 8-жильным кабелем (5-жильным для дизелей).
